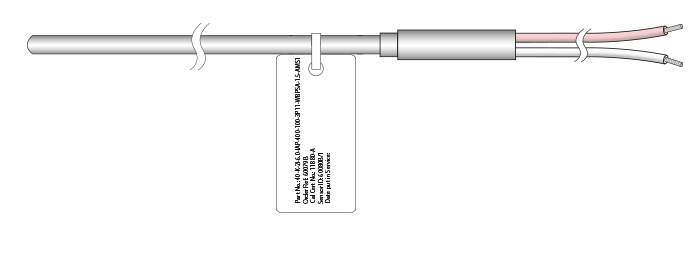

Värmebehandlingstermoelement med försegling

AMS2750-godkända termoelement för värmebehandling

Begär en offert Datablad
TC Measurement & Control AB – Ett betrott namn för tillverkare, OEM-företag och forskningslaboratorier i Sverige och världen över i över 50 år.

Relaterade produkter

Termoelementkontakter
Kalibrerade Mineralisolerade termoelement
Vårt sortiment av AMS2750 NADCAP, BAC5621 eller CQI-9 kompatibla mineralisolerade termoelement är utformade för att uppfylla de höga kvalitets- och noggrannhetskrav som ställs på värmebehandlingstillämpningar inom flyg- och rymdindustrin. Genom noggrant materialval och ett omfattande kalibreringsprogram i vårt ISO17025 UKAS-ackrediterade laboratorium kan vi erbjuda ett brett sortiment av manteldiametrar och Mantelmaterial från lager med korta tillverkningstider. Deras halvstyva konstruktion gör att de kan böjas och formas för att passa specifika tillämpningar utan att prestandan försämras.
  • Kalibrerade i enlighet med AMS 2750 NADCAP, BAC5621 eller
    CQI-9-krav
  • Lämpliga för användning i Temperature Uniformity Surveys (TUS), System Accuracy Tests (SAT), styrning, registrering och övervakning samt belastningssensorer
  • Batchkalibreringscertifikat levereras som standard
  • Sensorer är individuellt märkta och numrerade för full spårbarhet
  • Finns i termoelementtyperna N, K, T och J
  • Brett sortiment av manteldiametrar och mantelmaterial
Kalibreringsnoggrannheter:

Kod Standard Levererad noggrannhet Tillåtna tillämpningar Certifiering
AMS1 AMS2750 ±1.1ºC eller 0.4% av avläsningen (beroende på vilket som är störst), avvikelse från ände till ände för materialbatchen högst 1.1ºC Temperature Uniformity Survey (TUS)
System Accuracy Test (SAT)
Styrning, övervakning och registrering (Class 1 & 2)		 En intern 3-sidig rapport för batchens start/slut från 0-1200ºC med all information som NADCAP-revisorer kräver (se avsnittet Kalibreringsdetaljer för en detaljerad förklaring).
Observera: UKAS-kalibrering finns tillgänglig på begäran.
BAC2 BAC5621 ±1.1ºC <538ºC eller 0.4% av avläsningen >538ºC, avvikelse från ände till ände för materialbatchen högst 0.6ºC Sekundär/fältprovningssensor
CQI1 CQI-9 ±1.1ºC eller 0.4% av avläsningen (beroende på vilket som är störst), avvikelse från ände till ände för materialbatchen högst 1.1ºC Temperature Uniformity Survey (TUS)
System Accuracy Test (SAT)
Styrning, övervakning och registrering (Class 1 & 2)
Belastning



Offertförfrågningsformulär för värmebehandlingstermoelement

1. Termoelementtyp
2. Mantelmaterial
3. manteldiameter

4. Mantellängd

mm
5. Typer av Mätpunkt

Illustration Välj
Isolerat lödställe
Krävs Duplexelement? (markera rutan)
6. Förseglingsstil

Illustration Välj
Krimpad försegling i rostfritt stål
(manteldiametrar upp till 3mm)
Försegling med nötningsskyddsfjäder
(manteldiametrar upp till 3mm)
Krimpad försegling i rostfritt stål
(manteldiametrar 3mm till 8mm)
Försegling med nötningsskyddsfjäder
(manteldiametrar 3mm till 8mm)

Ändförseglingens temperaturklass:
7. Förlängningsledningar

Illustration Välj
PVC
(klassad till 105ºC)
PVC med skärm
(klassad till 105ºC)
PFA 1/0.5mm
(klassad till 250ºC)
PFA 7/0.2mm
(klassad till 250ºC)
PFA med skärm
(klassad till 250ºC)
Glasfiber 1/0.5mm(klassad till 480ºC)
Glasfiber 7/0.2mm
(klassad till 480ºC)
Glasfiber med stålfläta
(klassad till 480ºC)
PVC 2-par individuell och övergripande skärm (endast för duplex)
(klassad till 105ºC)
PVC 2-par övergripande skärm (endast för duplex)
 (klassad till 105ºC)
Färgkoder tillgängliga enligt IEC 60751
Ange kabellängd i meter

mtrs
9. Valfri kontakt

Illustration Välj
Standard 2-polig (rund) Kontaktpropp
Miniatyr 2-polig (flat) kontaktpropp
Standard 2-poligt (runt) Uttag
Miniatyr 2-poligt (flatt) uttag
Färgkoder tillgängliga enligt IEC 60751

Kontaktens temperaturklass:
9. Märkningsalternativ

Illustration Välj
ID-etikett i plast
För användning med alla ändförseglingar upp till 70ºC
Laseretsad metallbricka
För användning med alla ändförseglingar över 250ºC
Laseretsning på sensor
Laseretsning av serienummer. Detta kan användas i stället för eller utöver något av alternativen ovan
10. Kalibreringsnoggrannheter

Kalibreringstyp Välj
AMS1 - AMS2750
BAC2 - BAC5621
CQI1 - CQI-9
Din valda kalibrering är:

AMS1- AMS2750
Noggrannhet:
±1.1ºC eller 0.4% av avläsningen (beroende på vilket som är störst), avvikelse från ände till ände för materialbatchen högst 1.1ºC
Tillåtna tillämpningar:
Temperature Uniformity Survey (TUS)
System Accuracy Test (SAT)
Styrning, övervakning och registrering (Class 1 & 2)
En intern 3-sidig rapport för batchens start/slut från 0-1200ºC med all information som NADCAP-revisorer kräver (se avsnittet Kalibreringsdetaljer för en detaljerad förklaring). Observera: UKAS-kalibrering finns tillgänglig på begäran.
Din valda kalibrering är:

AMS-2 - AMS2750
 Noggrannhet:
±2.2ºC eller 0.75% av avläsningen (beroende på vilket som är störst), avvikelse från ände till ände för materialbatchen högst 1.1ºC
Tillåtna tillämpningar:
Temperature Uniformity Survey (TUS)
Styrning, övervakning och registrering (Class 3,4,5,6)
Belastning
En intern 3-sidig rapport för batchens start/slut från 0-1200ºC med all information som NADCAP-revisorer kräver (se avsnittet Kalibreringsdetaljer för en detaljerad förklaring). Observera: UKAS-kalibrering finns tillgänglig på begäran.
Din valda kalibrering är:

BAC2 - BAC5621
 Noggrannhet:
±1.1ºC <538ºC eller 0.4% av avläsningen >538ºC, avvikelse från ände till ände för materialbatchen högst 0.6ºC
Tillåtna tillämpningar:
Sekundär/fältprovningssensor
En intern 3-sidig rapport för batchens start/slut från 0-1200ºC med all information som NADCAP-revisorer kräver (se avsnittet Kalibreringsdetaljer för en detaljerad förklaring). Observera: UKAS-kalibrering finns tillgänglig på begäran.
Din valda kalibrering är:

CQI1 - CQI-9
 Noggrannhet:
±1.1ºC eller 0.4% av avläsningen (beroende på vilket som är störst), avvikelse från ände till ände för materialbatchen högst 1.1ºC
Tillåtna tillämpningar:
Temperature Uniformity Survey (TUS)
System Accuracy Test (SAT)
Styrning, övervakning och registrering (Class 1 & 2)
Belastning
En intern 3-sidig rapport för batchens start/slut från 0-1200ºC med all information som NADCAP-revisorer kräver (se avsnittet Kalibreringsdetaljer för en detaljerad förklaring). Observera: UKAS-kalibrering finns tillgänglig på begäran.
11. Kalibreringsstandard
12. Rapporttyp

Detaljer Välj
Standardrapport på 3 sidor
En intern 3-sidig rapport för batchens start/slut från 0-1200ºC med all information som NADCAP-revisorer kräver (se sidan Kalibreringsdetaljer för en detaljerad förklaring)
Anpassad rapport
Som standardrapporten men med ditt val av intervall och steg
Din valda rapporttyp är:

En intern 3-sidig rapport för batchens start/slut från 0-1200ºC med all information som NADCAP-revisorer kräver (se sidan Kalibreringsdetaljer för en detaljerad förklaring).
Din valda rapporttyp är:

En anpassad rapport
Ange kalibreringsområdet:
Ange kalibreringsintervallet:
13. Önskat antal

Kontaktuppgifter

Företagsnamn


Ditt namn


Titel/avd.


E-post


Telefon


Ytterligare information

Om din förfrågan gäller mer än en sensorstil, vänligen mejla oss med dina krav eller använd rutan nedan



Skicka förfrågan

Vi kommer endast att använda din e-postadress för att kontakta dig. Vi kommer aldrig att lämna ut din e-postadress till tredje part och vi säljer inte data vidare till något annat företag. Vi föredrar att koncentrera oss på att tillverka kvalitetsprodukter relaterade till temperatur. Vår integritetspolicy kan ses här.
1 Termoelementtyp Temperaturområde (kontinuerligt) Temperaturområde
(kortvarigt)
N Nicrosil mot Nisil 0°C till +1200°C -270°C till +1300°C
K Nickel-krom mot
Nickel-aluminium		 0°C till +1100°C -180°C till +1350°C
T Koppar mot Constantan -185°C till +300°C -250°C till +400°C
J Järn mot Constantan +50°C till +700°C -180°C till +750°C
Temperaturområdena avser termoelementtypen.
Sensorns temperaturområde kan avvika från ovanstående,
se produktbeskrivningen för mer information
2 Mantelmaterial Max.
temperatur
600 Inconel 600 1100°C
114 Nicrotherm DTM 1250°C
310 310 Rostfritt stål 1100°C
321

321 rostfritt stål

800°C

ISOLERAD
Varma lödstället isolerat från manteln. Ger flytande utgång med typisk isolationsresistans över 100 megohm

Enheter med försegling levereras med korta ledarändar enligt bilden. Om anslutningsledningarna däremot är flera meter eller mer långa är det mer lämpligt att använda en kabel med gemensam ytterkappa. Vi rekommenderar följande kablar, som har 7/0.2mm, plattlagd konstruktion och gemensam ytterkappa. Andra kablar finns tillgängliga, kontakta oss för mer information.
