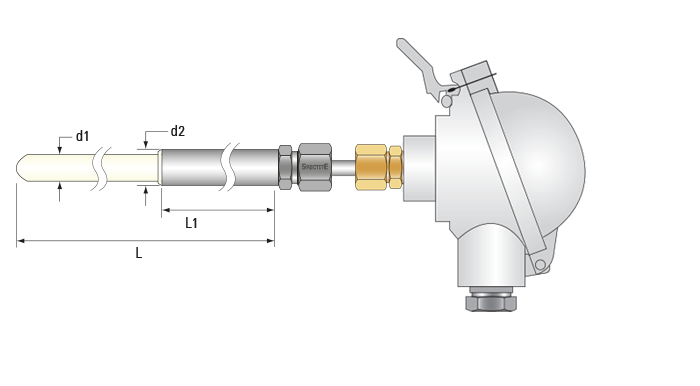

VakuumTermoelement med form 'A' flip top-huvud av pressgjuten legering

AMS2750-godkända Termoelement för vakuumugnar

Begär en offert Datablad
TC Measurement & Control AB – Ett betrott namn för tillverkare, OEM-företag och forskningslaboratorier i Sverige och världen över i över 50 år.

Relaterade produkter

Huvudmonterad transmitter med Termoelementlinjärisering
Keramiskt mantlade vakuumTermoelement
Type 40/41 thermocouple assemblies incorporate an integral Spectite® seal and are ideal for vacuum furnace applications. The Spectite® vacuum seal is rated to 5 x 10-6 torr with low leak rates (better than or equal to 1 x 10-6 scc/sec. under 1 Atm @ 20ºC). These thermocouples can be supplied to all recognised standards and tolerances when combined with our UKAS calibration services. They are available in simplex and duplex junction styles with an optional test sensor hole for calibration / survey work. A wide range of support tube fittings for attachment into the process is available.
  • Vakuumtätning klassad till 5 x 10-6 torr
  • Låga läckagehastigheter
  • Integrerad Spectite®-tätning på interna ledningar upprätthåller vakuum även om manteln skadas
  • Brett drifttemperaturområde upp till 1600°C
  • Valfritt hål för testsensor för kalibrering eller tester av systemnoggrannhet (SAT) utan borttagning från processen
  • Brett utbud av tillbehör för processinstallation
  • Simplex- och Duplex-versioner tillgängliga
  • Alternativ för UKAS- och In-House-kalibrering finns tillgängliga enligt alla större internationella och branschspecifika standarder
  • Flexibla märkningsalternativ tillgängliga för tydlig spårbarhet
Kalibreringsnoggrannheter:

Kod Standard Levererad noggrannhet Certifiering
IEC1 IEC 60584.1 Class 1 Typ K/N: ±1.5ºC (-40 till +375ºC) eller 0.4% (375 till 1000ºC)
Typ R/S: ±1.0ºC (0 till 1100ºC) eller 1ºC + 0.3% av temperaturen över 1100ºC (1100 till 1600ºC)		 TC Ltd erbjuder både UKAS- och In-House-kalibreringar (spårbara till nationella standarder) enligt alla större internationella standarder upp till 1590°C. Vårt laboratorium är fullt ackrediterat enligt ISO17025 och våra rapporter är utformade med den begärda standarden i åtanke. Våra försäljningsingenjörer finns till hands för att diskutera eventuella krav, så tveka inte att kontakta oss för mer information.
AMS1 AMS2750 Typ K/N: ±1.1ºC eller 0.4%
Typ R/S: ±1.0ºC eller 0.25%
(beroende på vilket som är störst)
Typ B: ±1.0ºC eller 0.25%
(beroende på vilket som är störst)
BAC2 BAC5621 ±1.1ºC <538ºC eller
0.4% av avläst värde >538ºC



Formulär för offertförfrågan för vakuumTermoelement

1. Termoelementtyp
2. Mantelmaterial
3. Typer av Mätpunkt

Illustration Välj
Isolerat lödställe
Exponerat lödställe
Krävs Duplex-element? (kryssa i rutan)
4. Manteldiameter
5. Mantellängd (L)
mm
6. Stödrörets längd (L1)
mm
7. Valfritt hål för testsensor

Illustration Välj
Hål tillhandahålls för testsensorer upp till 2mm diameter
(markera rutan om det krävs)
8. Valfri mantelkoppling

Illustration Välj
VakuumGenomföring med Viton-tätningsmedel
1/4" BSPT
1/2" BSPT
3/4" BSPT
Svetsad gängad bussning med fast position
3/4" BSPP
3/4" BSPT
1" BSPP
1" BSPT
Svetsad vakuumfläns
Svetsad KF-vakuumfläns
Svetsad CF (ConFlat)-vakuumfläns
9. Märkningsalternativ

Illustration Välj
ID-etikett i plast
För användning med alla ändtätningar upp till 70ºC
Laseretsad metallbricka
För användning med alla ändavslutningar över 250ºC
Laseretsning på sensor
Laseretsning av serienummer. Detta kan vara i stället för eller som tillägg till något av alternativen ovan
10. Kalibreringsnoggrannheter

Kalibreringstyp Välj
IEC1 - IEC 60584.1
Klass 1
AMS1 - AMS2750
BAC2 - BAC5621
Din valda kalibrering är:

IEC1- IEC 60584.1 Klass 1
Accuracy:
Types K/N: ±1.5ºC (-40 to +375ºC) or 0.4% (375 to 1000ºC)
Types R/S: ±1.0ºC (0 to 1100ºC) or 1ºC + 0.3% of temperature above 1100ºC (1100 to 1600ºC)
Certification:
TC Ltd offer both UKAS and In-House (traceable to national standards) calibrations to all major international standards up to 1590°C. Our laboratory is fully accredited to ISO17025 and our reports are designed with the requested standard in mind. Our sales engineers are on hand to discuss any requirements so please do not hesitate to contact us for more details.
Din valda kalibrering är:

AMS1 - AMS2750
Accuracy:
Types K/N: ±1.1ºC or 0.4%
Types R/S: ±1.0ºC or 0.25%
(whichever is greater)
Type B: ±1.0ºC or 0.50%
(whichever is greater)
Certification:
TC Ltd offer both UKAS and In-House (traceable to national standards) calibrations to all major international standards up to 1590°C. Our laboratory is fully accredited to ISO17025 and our reports are designed with the requested standard in mind. Our sales engineers are on hand to discuss any requirements so please do not hesitate to contact us for more details.
Din valda kalibrering är:

AMS2 - AMS2750
 Accuracy:
±2.2ºC or 0.75% of reading
(whichever is greater)
Certification:
TC Ltd offer both UKAS and In-House (traceable to national standards) calibrations to all major international standards up to 1590°C. Our laboratory is fully accredited to ISO17025 and our reports are designed with the requested standard in mind. Our sales engineers are on hand to discuss any requirements so please do not hesitate to contact us for more details.
Din valda kalibrering är:

BAC2 - BAC5621
 Accuracy:
±1.1ºC <538ºC or 0.4% of reading >538ºC
Certification:
TC Ltd offer both UKAS and In-House (traceable to national standards) calibrations to all major international standards up to 1590°C. Our laboratory is fully accredited to ISO17025 and our reports are designed with the requested standard in mind. Our sales engineers are on hand to discuss any requirements so please do not hesitate to contact us for more details.
11. Kalibreringsstandard
12. Rapporttyp

Detaljer Välj
Standardrapport på 3 sidor
En intern 3-sidig rapport för start/slut av batch från 0-1200ºC med all information som NADCAP-revisorer kräver (se sidan Kalibreringsdetaljer för en detaljerad förklaring)
Anpassad rapport
Som standardrapporten men med ditt val av område och intervall
Din valda rapporttyp är:

En intern 3-sidig rapport for the start/end of batch from 0-1200ºC with all the information NADCAP auditors require (please refer to the Sidan Kalibreringsdetaljer for a detailed explanation).
Din valda rapporttyp är:

En anpassad rapport
Please enter the calibration range:
Please enter the calibration interval:
13. Erforderlig mängd

Kontaktuppgifter

Company Name


Your Name


Title/Dept.


Email


Telephone


Ytterligare information

If your enquiry is for more than one style of sensor, please email us with your requirements or use the box below



Send Enquiry

We will only use your email address to contact you. We will never give your email address to 3rd parties and we do not sell data on to any other company. We prefer to concentrate on making quality temperature related products. Our privacy policy can be viewed här.
1 Termoelementtyp Temperaturområde (kontinuerligt) Temperaturområde
(kortvarigt)
K Nickel-krom jämfört med
Nickel-aluminium		 0°C till +1100°C -180°C till +1350°C
N Nicrosil mot Nisil 0°C till +1200°C -270°C till +1300°C
R Platina - 13% rodium mot
platina		 0°C till +1600°C -50°C till +1750°C
S Platina - 10% rodium mot
platina		 0°C till +1550°C -50°C till +1700°C
B Platina - 30% rodium mot
Platina 6% rodium		 +100°C to +1600°C +100°C to +1820°C
Temperaturområden avser termoelementtyp.
Sensorns temperaturområde kan avvika från ovanstående,
se produktbeskrivningen för mer information
2 Mantelmaterial Driftsegenskaper Max.
temperatur
IAP Ogenomträngligt aluminiumoxidporslin Idealiskt lämpat för användning med ledarkombinationer för termoelement av oädel metall. Har en mycket låg temperaturutvidgningskoefficient, vilket ger utmärkt motståndskraft mot termisk chock. Erbjuder hög hållfasthet och hög motståndskraft mot angrepp från flussmedel och slagg. Lämpligt för ugnsapplikationer där krav på låg kontaminering utesluter användning av en metallmantel. Obs. Kräver stöd vid hög temperatur om det används horisontellt. 1400°C
IRA Ogenomtränglig rekristalliserad aluminiumoxid Idealiskt lämpat för användning med termoelement av ädelmetall vid höga temperaturer. Ger god motståndskraft mot termisk chock. Hög grad av kemisk inerthet. Idealiskt för reducerande kolhaltiga atmosfärer och erbjuder hög motståndskraft mot alkaliska och andra flussmedel. 1600°C

ISOLERAT
Det Varma lödstället är isolerat från manteln. Ger flytande utgång med typisk isolationsresistans på över 100 megaohm

EXPONERAT
Snabbast respons främst för mätning av lufttemperatur i kanaler. Begränsat till en maximal driftstemperatur på 300ºC
3 Keramisk mantel
Diameter 'd1'		 Stödrör
Diameter 'd2'		 Utförande
3.0mm 6.0mm Exponerat lödställe (simplex)
3.5mm 6.0mm Exponerat lödställe (duplex)
4.0mm 6.0mm Exponerat eller Isolerat lödställe
6.0mm 10.0mm Exponerat eller Isolerat lödställe
8.0mm 12.0mm Exponerat lödställe
10.0mm 15.9mm Exponerat lödställe
12.0mm 15.9mm Exponerade lödställen
