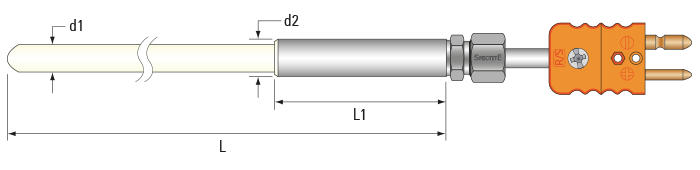

Vakuum-Termoelement med standard Kontaktpropp

AMS2750-godkända Termoelement för vakuumugnar

Begär en offert Datablad
TC Ltd - betrodd av tillverkare, OEM-företag och forskningslaboratorier i Sverige och världen över i över 50 år.

Relaterade produkter

Standard Uttag
Keramiskt mantlade vakuum-Termoelement
Typ 40/41-enheter har en integrerad Spectite® tätning och är idealiska för vakuumugnstillämpningar. Spectite® vakuumtätningen är klassad till 5 x 10-6 torr med låga läckagehastigheter (bättre än eller lika med 1 x 10-6 scc/sec. under 1 Atm @ 20ºC). Dessa Termoelement kan levereras enligt alla erkända standarder och toleranser i kombination med våra UKAS-kalibreringstjänster. De finns tillgängliga i simplex- och duplex-lödställesutföranden med ett valfritt provsensorhål för Kalibrering / surveyarbete. Ett brett utbud av stödrörskopplingar för infästning i processen finns tillgängligt.
  • Vakuumtätning klassad till 5 x 10-6 torr
  • Låga läckagehastigheter
  • Integrerad Spectite® tätning på interna ledningar upprätthåller vakuum även om manteln skadas
  • Brett drifttemperaturområde upp till 1600°C
  • Brett utbud av tillbehör för processinstallation
  • Simplex- och Duplex-versioner finns tillgängliga
  • UKAS- och interna Kalibreringsalternativ finns tillgängliga enligt alla större internationella och branschspecifika standarder
  • Flexibla märkningsalternativ finns tillgängliga för tydlig spårbarhet



Kalibreringsnoggrannheter:

Kod Standard Levererad noggrannhet Certifiering
IEC1 IEC 60584.1 Klass 1 Typ K/N: ±1.5ºC (-40 till +375ºC) eller 0.4% (375 till 1000ºC)
Typ R/S: ±1.0ºC (0 till 1100ºC) eller 1ºC + 0.3% av temperaturen över 1100ºC (1100 till 1600ºC)		 TC Ltd erbjuder både UKAS- och interna (spårbara till nationella standarder) Kalibreringar enligt alla större internationella standarder upp till 1590°C. Vårt laboratorium är fullt ackrediterat enligt ISO17025 och våra rapporter är utformade med den begärda standarden i åtanke. Våra försäljningsingenjörer finns till hands för att diskutera eventuella krav, så tveka inte att kontakta oss för mer information.
AMS1 AMS2750 Typ K/N: ±1.1ºC eller 0.4%
Typ R/S: ±1.0ºC eller 0.25%
(beroende på vilket som är störst)
Typ B: ±1.0ºC eller 0.25%
(beroende på vilket som är störst)
BAC2 BAC5621 ±1.1ºC <538ºC eller
0.4% av avläst värde >538ºC



Offertförfrågningsformulär för vakuum-Termoelement

1. Termoelementtyp
2. Mantelmaterial
3. Typer av Mätpunkt

Illustration Välj
Isolerat lödställe
Exponerat lödställe
Duplex-element krävs? (markera kryssruta)
4. Manteldiameter
5. Mantellängd (L)
mm
6. Stödrörslängd (L1)
mm
7. Standard Kontaktpropp-utförande

Illustration Välj
3P6 - Standard Kontaktpropp
Plast, klassad till 220ºC
3P6H - Standard Kontaktpropp
Plast, klassad till 300ºC

3P6UH - Standard Kontaktpropp

Plast, klassad till 425ºC
3P6C - Standard Kontaktpropp
Keramik - klassad till 600ºC
8. Valfri mantelkoppling

Illustration Välj
Vakuum-Genomföring med Viton-tätningsmedel
1/4" BSPT
1/2" BSPT
3/4" BSPT
Svetsad skruvbussning med fast position
3/4" BSPP
3/4" BSPT
1" BSPP
1" BSPT
Svetsad vakuumfläns
Svetsad KF-vakuumfläns
Svetsad CF (ConFlat)-vakuumfläns
9. Märkningsalternativ

Illustration Välj
ID-etikett i plast
För användning med alla ändtätningar upp till 70ºC
Laseretsad metallbricka
För användning med alla ändtätningar över 250ºC
Laseretsning på sensor
Laseretsning av serienummer. Detta kan vara i stället för eller utöver något av alternativen ovan
10. Kalibreringsnoggrannheter

Kalibreringstyp Välj
IEC1 - IEC 60584.1
Klass 1
AMS1 - AMS2750
BAC2 - BAC5621
Din valda Kalibrering är:

IEC1- IEC 60584.1 Klass 1
Noggrannhet:
Typ K/N: ±1.5ºC (-40 till +375ºC) eller 0.4% (375 till 1000ºC)
Typ R/S: ±1.0ºC (0 till 1100ºC) eller 1ºC + 0.3% av temperaturen över 1100ºC (1100 till 1600ºC)
Certifiering:
TC Ltd erbjuder både UKAS- och interna (spårbara till nationella standarder) Kalibreringar enligt alla större internationella standarder upp till 1590°C. Vårt laboratorium är fullt ackrediterat enligt ISO17025 och våra rapporter är utformade med den begärda standarden i åtanke. Våra försäljningsingenjörer finns till hands för att diskutera eventuella krav, så tveka inte att kontakta oss för mer information.
Din valda Kalibrering är:

AMS1 - AMS2750
Noggrannhet:
Typ K/N: ±1.1ºC eller 0.4%
Typ R/S: ±1.0ºC eller 0.25%
(beroende på vilket som är störst)
Typ B: ±1.0ºC eller 0.50%
(beroende på vilket som är störst)
Certifiering:
TC Ltd erbjuder både UKAS- och interna (spårbara till nationella standarder) Kalibreringar enligt alla större internationella standarder upp till 1590°C. Vårt laboratorium är fullt ackrediterat enligt ISO17025 och våra rapporter är utformade med den begärda standarden i åtanke. Våra försäljningsingenjörer finns till hands för att diskutera eventuella krav, så tveka inte att kontakta oss för mer information.
Din valda Kalibrering är:

AMS2 - AMS2750
 Noggrannhet:
±2.2ºC eller 0.75% av avläst värde
(beroende på vilket som är störst)
Certifiering:
TC Ltd erbjuder både UKAS- och interna (spårbara till nationella standarder) Kalibreringar enligt alla större internationella standarder upp till 1590°C. Vårt laboratorium är fullt ackrediterat enligt ISO17025 och våra rapporter är utformade med den begärda standarden i åtanke. Våra försäljningsingenjörer finns till hands för att diskutera eventuella krav, så tveka inte att kontakta oss för mer information.
Din valda Kalibrering är:

BAC2 - BAC5621
 Noggrannhet:
±1.1ºC <538ºC eller 0.4% av avläst värde >538ºC
Certifiering:
TC Ltd erbjuder både UKAS- och interna (spårbara till nationella standarder) Kalibreringar enligt alla större internationella standarder upp till 1590°C. Vårt laboratorium är fullt ackrediterat enligt ISO17025 och våra rapporter är utformade med den begärda standarden i åtanke. Våra försäljningsingenjörer finns till hands för att diskutera eventuella krav, så tveka inte att kontakta oss för mer information.
11. Kalibreringsstandard
12. Rapporttyp

Detaljer Välj
Standardrapport på 3 sidor
En intern rapport på 3 sidor för början/slutet av batchen från 0-1200ºC med all information som NADCAP-revisorer kräver (se sidan med Kalibreringsdetaljer för en detaljerad förklaring)
Anpassad rapport
Som standardrapporten men med ditt val av område och intervall
Din valda Rapporttyp är:

En intern rapport på 3 sidor för början/slutet av batchen från 0-1200ºC med all information som NADCAP-revisorer kräver (se sidan med Kalibreringsdetaljer för en detaljerad förklaring).
Din valda Rapporttyp är:

En anpassad rapport
Ange Kalibreringsområdet:
Ange Kalibreringsintervallet:
13. Önskat antal

Kontaktuppgifter

Företagsnamn


Ditt namn


Titel/avd.


E-post


Telefon


Ytterligare information

Om din förfrågan gäller mer än en sensorstil, vänligen mejla oss med dina krav eller använd rutan nedan



Skicka förfrågan

Vi kommer endast att använda din e-postadress för att kontakta dig. Vi kommer aldrig att lämna ut din e-postadress till tredje part och vi säljer inte data vidare till något annat företag. Vi föredrar att koncentrera oss på att tillverka temperaturrelaterade kvalitetsprodukter. Vår integritetspolicy kan läsas här.
1 Termoelementtyp Temperaturintervall (kontinuerligt) Temperaturintervall
(kortvarigt)
K Nickel-krom mot
Nickel-aluminium		 0°C till +1100°C -180°C till +1350°C
N Nicrosil mot Nisil 0°C till +1200°C -270°C till +1300°C
R Platina - 13% rodium mot
Platina		 0°C till +1600°C -50°C till +1750°C
S Platina - 10% rodium mot
Platina		 0°C till +1550°C -50°C till +1700°C
B Platina - 30% rodium mot
Platina 6% rodium		 +100°C till +1600°C +100°C till +1820°C
Temperaturintervallen avser termoelementtypen.
Givarens temperaturintervall kan avvika från ovanstående,
se produktbeskrivningen för mer information
2 Mantelmaterial Driftegenskaper Max.
Temperatur
IAP Ogenomträngligt aluminiumoxidporslin Idealiskt lämpat för användning med ledarkombinationer för termoelement av oädel metall. Har en mycket låg temperaturutvidgningskoefficient och ger därmed utmärkt motståndskraft mot termisk chock. Erbjuder hög hållfasthet och hög motståndskraft mot angrepp från flussmedel och slagg. Lämpligt för ugnsapplikationer där krav på låg kontaminering utesluter användning av en metallmantel. Obs. Kräver stöd vid hög temperatur om den är horisontell. 1400°C
IRA Ogenomtränglig omkristalliserad aluminiumoxid Idealiskt lämpad för användning med ädelmetalltermoelement vid höga temperaturer. Ger godtagbar motståndskraft mot termisk chock. Hög grad av kemisk inerthet. Idealisk för reducerande kolhaltiga atmosfärer och erbjuder hög motståndskraft mot alkaliska och andra flussmedel. 1600°C

ISOLERAT
Det Varma lödstället är isolerat från manteln. Ger flytande utgång med typisk isolationsresistans på över 100 megaohm

EXPONERAT
Snabbast respons främst för mätning av lufttemperatur i kanaler. Begränsat till en maximal driftstemperatur på 300ºC
3|||SPLIT|||Keramisk mantel|||SPLIT||| Diameter 'd1'|||SPLIT|||Stödrör|||SPLIT||| Diameter 'd2'|||SPLIT|||Utförande|||SPLIT|||3.0mm|||SPLIT|||6.0mm|||SPLIT|||Exponerat lödställe (simplex)|||SPLIT|||3.5mm|||SPLIT|||6.0mm|||Exponerat lödställe (duplex)|||SPLIT|||4.0mm|||SPLIT|||6.0mm|||SPLIT|||Exponerat eller Isolerat lödställe|||SPLIT|||6.0mm|||SPLIT|||10.0mm|||SPLIT|||Exponerat eller isolerat lödställe|||SPLIT|||8.0mm|||SPLIT|||12.0mm|||SPLIT|||Exponerat lödställe|||SPLIT|||10.0mm|||SPLIT|||15.9mm|||SPLIT|||Exponerat lödställe|||SPLIT|||12.0mm|||SPLIT|||15.9mm|||SPLIT|||Exponerade lödställen
