Vad är en Pt100-givare och hur fungerar den?

En Pt100-givare (RTD) mäter temperatur genom att detektera förändringar i elektrisk resistans. "Pt" står för platina, materialet som används i mätelementet, och "100" avser resistansvärdet 100 ohm vid 0°C. När temperaturen ändras varierar platinaelementets resistans, vilket möjliggör exakta temperaturmätningar.

Hur exakta är Pt100-givare?

Pt100-givare erbjuder hög noggrannhet och stabilitet, med element av industriklass från klass B (±0.3ºC vid 0ºC) till klass A (±0.15ºC vid 0ºC). Alternativ med högre precision, såsom 1/10-klasselement, ger en noggrannhet på ±0.03ºC vid 0ºC. Dessa givare används i stor utsträckning i industriella, laboratorie- och vetenskapliga tillämpningar som kräver hög precision. Dessutom erbjuder vi kalibreringstjänster i vårt UKAS-ackrediterade laboratorium.

Vilket temperaturområde har Pt100-givare?

Temperaturområdet för en temperaturgivare beror på faktorer såsom konstruktionen, mantelmaterialet och isoleringen som används i konstruktionen. Även om vissa platinaelement tål temperaturer upp till 850°C begränsar den övergripande givarkonstruktionen den maximala temperaturklassningen. Kontrollera produktspecifikationerna för det exakta temperaturområdet baserat på givarens konstruktion. Om du behöver råd hjälper våra ingenjörer gärna till!

Du är här → Hem > Temperaturgivare > RTD > Autoklav-RTD > RTD för autoklavlast

Pt100-givare PRT RTD för autoklavlast (typ 69A)

Autoklav-RTD - Pt100-givare

Begär offert Köp online från TC Direct Datablad

TC Measurement & Control AB – Betrodd av tillverkare, OEM-företag och forskningslaboratorier i Sverige och världen över i över 50 år.

Relaterade produkter

Genomföringar för enkla element

Relaterade produkter

StandardKontaktpropp - tre stift

Relaterade produkter

StandardUttag - tre stift

Relaterade produkter

Miniatyrkontaktpropp - tre stift

Relaterade produkter

Miniatyruttag - tre stift

De tuffa förhållandena i sterilisatorers autoklavkammare kräver en tillförlitlig Pt100, eftersom givare alltför ofta kan sluta fungera och instrumentering skadas genom inträngning av fukt. Dessa givare för autoklavlast erbjuder en tillförlitlig lösning på problemet.

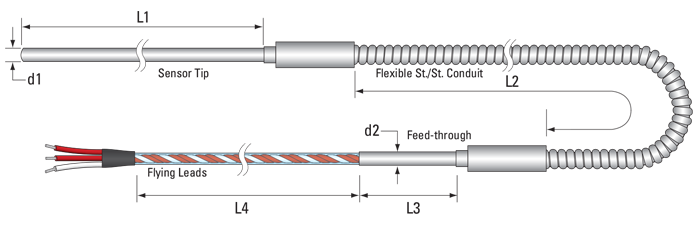

Tillgängliga i toleransklasser B eller A kan de levereras som simplex- eller duplex-enheter i en 3-trådskonfiguration och består av en sensorspets i rostfritt stål, en kabellängd inuti en flexibel ledning i rostfritt stål, en genomföring i rostfritt stål och därefter lösa anslutningsledare övermantlade med silikongummi.

Offertförfrågningsformulär för RTD för autoklavlast

1. Antal element och R_o värde

Antal element	Välj
Simplex (1 element)
Duplex (2 element)
Resistansvärde vid 0ºC: 100Ω (standard) 130Ω 1000Ω

2. Elementets tolerans

	Elementets tolerans (IEC 60751 för Pt100)		Välj
Klass	Noggrannhet @ 0ºC	Noggrannhet @ 100ºC
B	±0.30°C	±0.80°C
A	±0.15°C	±0.35°C
Obs: 130Ω-element är endast tillgängliga i klass B

3. Manteldiam. 'd1'

mm

4. Mantellängd 'L1'

mm

5. Ledningslängd 'L2'

mtrs*

6. Genomföringsdiam. 'd2'

mm

7. Genomföringslängd 'L3'

mm

8. Kabellängd 'L4'

mtrs*

9. Önskat antal

Önskat antal

Kontaktuppgifter

Företagsnamn

Ditt namn

Titel/avd.

E-post

Telefon

Ytterligare information

Om din förfrågan gäller mer än en typ av givare, vänligen e-posta oss med dina krav eller använd rutan nedan

Skicka förfrågan

Vi använder endast din e-postadress för att kontakta dig. Vi lämnar aldrig ut din e-postadress till tredje part och vi säljer inte data vidare till något annat företag. Vi föredrar att koncentrera oss på att tillverka kvalitetsprodukter relaterade till temperatur. Vår integritetspolicy kan ses här.

Vanliga frågor

Vad är en Pt100-givare och hur fungerar den?
En Pt100-givare (RTD) mäter temperatur genom att detektera förändringar i elektrisk resistans. "Pt" står för platina, materialet som används i mätelementet, och "100" avser resistansvärdet 100 ohm vid 0°C. När temperaturen ändras varierar platinaelementets resistans, vilket möjliggör exakta temperaturmätningar.
Hur exakta är Pt100-givare?
Pt100-givare erbjuder hög noggrannhet och stabilitet, med element av industriklass från klass B (±0.3ºC vid 0ºC) till klass A (±0.15ºC vid 0ºC). Alternativ med högre precision, såsom 1/10-klasselement, ger en noggrannhet på ±0.03ºC vid 0ºC. Dessa givare används i stor utsträckning i industriella, laboratorie- och vetenskapliga tillämpningar som kräver hög precision. Dessutom erbjuder vi kalibreringstjänster i vårt UKAS-ackrediterade laboratorium.
Vilket temperaturområde har Pt100-givare?
Temperaturområdet för en temperaturgivare beror på faktorer såsom konstruktionen, mantelmaterialet och isoleringen som används i konstruktionen. Även om vissa platinaelement tål temperaturer upp till 850°C begränsar den övergripande givarkonstruktionen den maximala temperaturklassningen. Kontrollera produktspecifikationerna för det exakta temperaturområdet baserat på givarens konstruktion. Om du behöver råd hjälper våra ingenjörer gärna till!
