Flerparig Termoelementkabel - glasfiberisolerad

Flerpariga termoelementkablar - enkelpar

Begär offert Köp online från TC Direct Datablad

TC Measurement & Control AB – Betrodd av tillverkare, OEM-företag och forskningslaboratorier i Sverige och världen över i över 50 år.

Utmärkt för högtemperaturapplikationer upp till 480°C Lämplig för användning vid normala omgivande lufttemperaturer där det finns risk för en het punkt som kan skada kablar med lägre klassning, såsom PVC eller PFA Genom att använda flerparskabel elimineras problemet med många otympliga enkelparkablar Finns med och utan fläta av rostfritt stål i de populärare ledarkombinationerna
			Flerparig glasfiberkabel Flerpar av flertrådiga ledare med 14/0.2mm dia dubbelt omlindade med glasfiber, flätade och lackerade. Paren är tvinnade, glasfiberflätade och lackerade, buntade, flätade och lackerade totalt.
Lagernummer			CM1402	CM1403	CM1406	CM1412
	Ledartyp		Flertrådig
	Antal trådar / tråddiameter (mm)		14/0.2	14/0.2	14/0.2	14/0.2
	Total area (mm²)		0.44	0.44	0.44	0.44
	Total AWG (S = flertrådig)		21S	21S	21S	21S
	Isolering		Glasfiber
	Antal par		2	3	6	12
	Plattlagd eller tvinnad		Tvinnad
	Skärm		Nej
	Isolering		Glasfiber
	Isolering Klassning (ºC)	Kontinuerlig	+480
		Kortvarig	+540

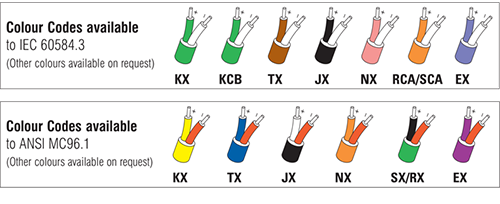

	Färgkodning		Ja
	Fysiska Egenskaper	Nötningsbeständighet	Medelgod
		Fuktbeständighet	Ingen
		Typisk vikt (Kg/100m) exkl. trumma	6	9	14	22
	Diameter under armering (mm)		—
	Diameter över armering (mm)		—
	Ytterdiameter		4	6	9	14
Populära beställningskoder			CM1402KX, CM1402JX, CM1402RCA CM1403KX, CM1403RCA CM1406KX CM1412KX, CM1412JX, CM1412NX
Anmärkningar Alla mått är ungefärliga			Impregneringen bibehålls upp till 180°C. Över denna temperatur bibehålls kabelns integritet upp till den övre isoleringsklassningsgränsen, förutsatt att kabeln inte böjs, särskilt när den är kall.
