Du är här → Hem > Termoelement- och RTD-kontakter > Miniatyrkontakter > Klassad för 220ºC > Två stift > F37 Miniatyr-Panelpropp för termoelement - med fästöron

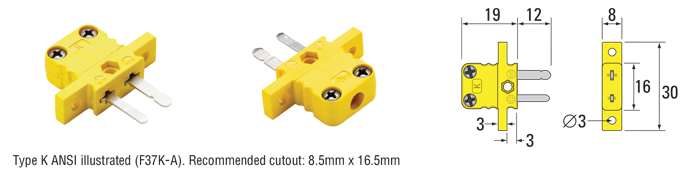

Miniatyr-panelpropp för termoelement - med fästöron - F37

Miniatyr-Termoelementkontakter klassade för 220ºC

Begär en offert Köp online från TC Direct Kontaktkatalog

TC Measurement & Control AB – Betrodd av tillverkare, OEM-företag och forskningslaboratorier i Sverige och världen över i över 50 år.

IEC-färger			ANSI-färger
Artikelnr.	Typ	Färg	Artikelnr.	Typ	Färg
F37K-I	K		F37K-A	K
F37T-I	T		F37T-A	T
F37J-I	J		F37J-A	J
F37N-I	N		F37N-A	N
F37RS-I	R/S		F37RS-A	R/S
F37E-I	E		F37E-A	E
F37B-I	B		F37B-A	B
F37CU	Cu		F37CU	Cu

Termoplastisk stomme klassad för 220ºC
Tillgänglig för termoelementtyper: K, T, J, N, R/S, E, B och Cu
Stommen är färgkodad och termoelementtyp anges på stommen
Enkel kabelanslutning via bricka med kant
Accepterar flertrådiga eller entrådiga ledare upp till 0.8mm diameter (0.5mm²)

Tillverkad i enlighet med standard EN 50212
termoelementlegeringar med hög renhet används för konstruktioner med hanstift och honuttag
Stift med fasade spetsar för enkel insättning
Polariserade flatstift

Relaterade termoelementkontakter

Miniatyr
Kontaktpropp

Artikelkod: F11 Miniatyr
Uttag

Artikelkod: F20 Miniatyr-Paneluttag - rektangulär fläns och fäste

Artikelkod: F29 Miniatyr-paneluttag - med fästöron - slutet bakstycke

Artikelkod: F30 Miniatyr-paneluttag - rund fläns

Artikelkod: F32

Formulär för offertförfrågan för kontakt

F37 Termoelementtyp

Färgkod

Nödvändigt antal

Nödvändigt antal

Kontaktuppgifter

Företagsnamn

Ditt namn

Titel/avd.

E-post

Telefon

Ytterligare information

Om din förfrågan gäller fler än en typ av kontakt, vänligen mejla oss med dina krav eller använd rutan nedan

Skicka förfrågan

Vi kommer endast att använda din e-postadress för att kontakta dig. Vi kommer aldrig att lämna ut din e-postadress till tredje parter och vi säljer inte data vidare till något annat företag. Vi föredrar att koncentrera oss på att tillverka temperaturrelaterade kvalitetsprodukter. Vår integritetspolicy kan ses här.

Vanliga frågor

Vad är termoelementkontakter och varför är de viktiga?
Termoelementkontakter används för att ansluta termoelement till mätinstrument eller annan utrustning. De ger en tillförlitlig anslutning för överföring av temperatursignalen från givaren och säkerställer samtidigt noggranna och konsekventa mätvärden. Valet av kontaktmaterial och temperaturklassning är avgörande för att säkerställa att kontakten fungerar väl i olika miljöer, särskilt vid höga temperaturer.
Vilka olika temperaturklassningar finns för era termoelementkontakter?
Vi erbjuder termoelementkontakter i tre temperaturklassningar: 220ºC, 350ºC och 650ºC. Den temperaturklassning du behöver beror på den maximala temperatur som kontakten uppnår. För de flesta tillämpningar är kontakten klassad för 220ºC lämplig, medan keramiska kontakter för 350ºC eller till och med 650ºC är bättre lämpade för mer krävande tillämpningar med högre omgivningstemperaturer.
Erbjuder ni tillbehör för termoelementkontakter?
Ja, vi erbjuder ett brett utbud av tillbehör för termoelementkontakter, inklusive givare- och kabelstöd samt adaptrar, monteringsfästen och skyddskåpor. Dessa tillbehör är utformade för att förbättra funktionaliteten och tillförlitligheten hos våra termoelementkontakter, vilket säkerställer enkel installation och långvarig prestanda. Om du behöver specifika rekommendationer är du välkommen att kontakta våra ingenjörer för hjälp.
Vad är en panel för termoelementkontakter?
En panel för termoelementkontakter är en centraliserad enhet som är utformad för att rymma flera termoelementkontakter, vilket möjliggör organiserad och effektiv anslutning av flera termoelementgivare till mätutrustning. Den effektiviserar kabeldragningen och säkerställer säkra, tillförlitliga anslutningar i tillämpningar som kräver flera termoelement. Dessa paneler finns i både aluminium och rostfritt stål och finns i olika konfigurationer och kapaciteter för att passa olika behov.

1	Termoelementtyp	Temperaturområde (kontinuerligt)	Temperaturområde (kortvarigt)
K	Nickel-krom mot Nickel-aluminium	0°C till +1100°C	-180°C till +1350°C
T	Koppar mot konstantan	-185°C till +300°C	-250°C till +400°C
J	Järn mot konstantan	+20°C till +700°C	-180°C till +750°C
N	Nicrosil mot Nisil	0°C till +1100°C	-270°C till +1300°C
E	Nickel-krom mot konstantan	0°C till +800°C	-40°C till +900°C
R	Platina - 13% rodium mot Platina	0°C till +1600°C	-50°C till +1700°C
S	Platina - 10% rodium mot Platina	0°C till +1550°C	-50°C till +1750°C
B	Platina - 30% rodium mot Platina 6% rodium	+100°C till +1600°C	+100°C till +1820°C
Temperaturområden avser driftområdet för termoelementtypen. Kontaktens temperaturområde kommer att vara enligt angivet. Se produktbeskrivningen för mer information.
