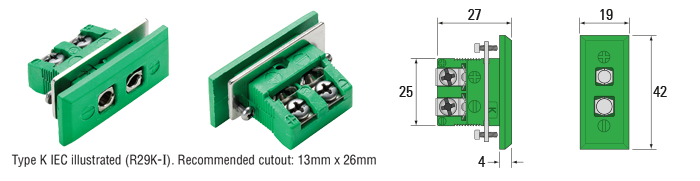

Standard termoelementpaneluttag - rektangulär fläns och fäste - R29

StandardTermoelementkontakter klassade för 220ºC

Begär en offert Köp online från TC Direct Kontaktkatalog

TC Measurement & Control AB – Betrodd av tillverkare, OEM-företag och forskningslaboratorier i Sverige och världen över i över 50 år.

IEC-färger			ANSI-färger
Artikelnr.	Typ	Färg	Artikelnr.	Typ	Färg
R29K-I	K		R29K-A	K
R29T-I	T		R29T-A	T
R29J-I	J		R29J-A	J
R29N-I	N		R29N-A	N
R29RS-I	R/S		R29RS-A	R/S
R29E-I	E		R29E-A	E
R29B-I	B		R29B-A	B
R29CU	Cu		R29CU	Cu

Termoplastisk kropp klassad för 220ºC
Tillgänglig för termoelementtyper: K, T, J, N, R/S, E, B och Cu
Kroppen är färgkodad och termoelementtyp anges på kroppen
Enkel kabeldragning via bricka med kant
Accepterar flertrådiga eller solida ledare med diameter från 0.2mm till 1.29mm (0.03mm² till 1.3mm²). Med brickan borttagen: upp till 1.63mm diameter (2.1mm²).

Tillverkad i enlighet med standard EN 50212
termoelementlegeringar med hög renhet används för konstruktioner med hanstift och honuttag
Polariserade runda stift med mekanism för att förhindra oavsiktlig utsignal
En enda låsskruv för snabb montering

Relaterade termoelementkontakter

Standard
Kontaktpropp

Artikelkod: R11 Standard
Uttag

Artikelkod: R20 Standard paneluttag - med fästöron - sluten baksida

Artikelkod: R30 Standard paneluttag - rund fläns

Artikelkod: R32 Standard Panelpropp -
Med fästöron

Artikelkod: R37 Standardpanel -
Blinduttag

Artikelkod: R79

Formulär för offertförfrågan för kontakt

R29 termoelementtyp

Färgkod

Önskat antal

Önskat antal

Kontaktuppgifter

Företagsnamn

Ditt namn

Titel/avd.

E-post

Telefon

Ytterligare information

Om din förfrågan gäller mer än en typ av kontakt, vänligen mejla oss med dina krav eller använd rutan nedan

Skicka förfrågan

Vi använder endast din e-postadress för att kontakta dig. Vi kommer aldrig att lämna ut din e-postadress till tredje parter och vi säljer inte data vidare till något annat företag. Vi föredrar att koncentrera oss på att tillverka temperaturrelaterade kvalitetsprodukter. Vår integritetspolicy kan visas här.

Vanliga frågor

Vad är termoelementkontakter och varför är de viktiga?
Termoelementkontakter används för att ansluta termoelement till mätinstrument eller annan utrustning. De ger en tillförlitlig anslutning för överföring av temperatursignalen från givaren samtidigt som exakta och konsekventa mätvärden säkerställs. Valet av kontaktmaterial och temperaturklassning är avgörande för att säkerställa att kontakten fungerar väl i olika miljöer, särskilt vid höga temperaturer.
Vilka olika temperaturklassningar finns tillgängliga för era termoelementkontakter?
Vi erbjuder termoelementkontakter i tre temperaturklassningar: 220ºC, 350ºC och 650ºC. Den temperaturklassning du behöver beror på den maximala temperatur som kontakten når. För de flesta tillämpningar är kontakten klassad för 220ºC lämplig, medan keramiska kontakter för 350ºC eller till och med 650ºC är bättre lämpade för mer krävande tillämpningar med högre omgivningstemperaturer.
Erbjuder ni tillbehör för termoelementkontakter?
Ja, vi erbjuder ett brett sortiment av tillbehör för termoelementkontakter, inklusive stöd och adaptrar för givare och kablar, monteringsfästen och skyddskåpor. Dessa tillbehör är utformade för att förbättra funktionaliteten och tillförlitligheten hos våra termoelementkontakter, vilket säkerställer enkel installation och långvarig prestanda. Om du behöver specifika rekommendationer är du välkommen att kontakta våra ingenjörer för hjälp.
Vad är en panel för termoelementkontakter?
En panel för termoelementkontakter är en centraliserad enhet utformad för att hysa flera termoelementkontakter, vilket möjliggör organiserad och effektiv anslutning av flera termoelementgivare till mätutrustning. Den effektiviserar kabeldragningsprocessen och säkerställer säkra, tillförlitliga anslutningar i tillämpningar som kräver flera termoelement. Dessa paneler finns i både aluminium och rostfritt stål och levereras i olika konfigurationer och kapaciteter för att passa olika behov.

1	Termoelementtyp	Temperaturområde (kontinuerligt)	Temperaturområde (kortvarigt)
K	Nickel-krom mot Nickel-aluminium	0°C till +1100°C	-180°C till +1350°C
T	Koppar mot konstantan	-185°C till +300°C	-250°C till +400°C
J	Järn mot konstantan	+20°C till +700°C	-180°C till +750°C
N	Nicrosil mot Nisil	0°C till +1100°C	-270°C till +1300°C
E	Nickel-krom mot konstantan	0°C till +800°C	-40°C till +900°C
R	Platina - 13% rodium mot Platina	0°C till +1600°C	-50°C till +1700°C
S	Platina - 10% rodium mot Platina	0°C till +1550°C	-50°C till +1750°C
B	Platina - 30% rodium mot Platina 6% rodium	+100°C till +1600°C	+100°C till +1820°C
Temperaturområden avser driftområdet för termoelementtypen. Kontaktens temperaturområde kommer att vara enligt angivet. Se produktbeskrivningen för mer information.
