Du är här → Hem > Termoelement- och RTD-kontakter > Standardkontakter > Klassad för 350ºC > R33 Standard 3-stifts TermoelementKontaktpropp - 350ºC

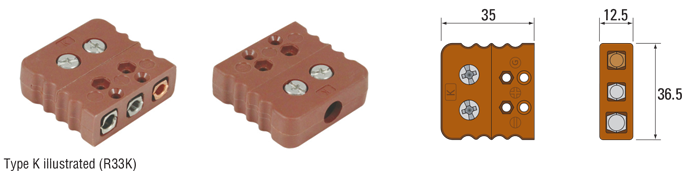

StandardUttag för hög temperatur - tre stift - R33

Standardtermoelementkontakter klassade till 350ºC

Begär en offert Köp online från TC Direct Kontaktkatalog

TC Measurement & Control AB – Ett betrott namn för tillverkare, OEM-företag och forskningslaboratorier i Sverige och världen över i över 50 år.

Artikelnr.	Typ	Färg
R33K	K
R33T	T
R33J	J
R33N	N
R33RS	R/S
R33E	E
R33B	B
R33CU	Cu

Härdplastkropp klassad till 350ºC
Tillgänglig för termoelementtyper: K, T, J, N, R/S, E, B och Cu (för RTD:er)
Brunfärgad och termoelementtyp angiven på kroppen
Enkel kabeldragning via bricka med kant
Accepterar flertrådiga eller solida ledare med 0.2mm till 1.29mm diameter (0.03mm² till 1.3mm²). Med brickan borttagen: upp till 1.63mm diameter (2.1mm²).

Tillverkad i enlighet med standard EN 50212
Högrena termoelementlegeringar används för hanstifts- och honuttagskonstruktioner
Polariserade runda stift med mekanism för att förhindra oavsiktlig utmatning
En enda oförlorbar skruv för snabb montering

Relaterade termoelementkontakter

Standard hög temperatur
3-stifts kontaktpropp

Artikelkod: R18 Standard hög temperatur
Kontaktpropp

Artikelkod: R13 Standard hög temperatur
Paneluttag

Artikelkod: R34 Standard hög temperatur
Uttag

Artikelkod: R22

Offertförfrågningsformulär för kontakter

R33 termoelementtyp

Antal som krävs

Antal som krävs

Kontaktuppgifter

Företagsnamn

Ditt namn

Titel/avd.

E-post

Telefon

Ytterligare information

Om din förfrågan gäller fler än en typ av kontakt, vänligen skicka e-post till oss med dina krav eller använd rutan nedan

Skicka förfrågan

Vi kommer endast att använda din e-postadress för att kontakta dig. Vi kommer aldrig att lämna ut din e-postadress till tredje parter och vi säljer inte vidare data till något annat företag. Vi föredrar att koncentrera oss på att tillverka temperaturrelaterade kvalitetsprodukter. Vår integritetspolicy kan läsas här.

Vanliga frågor

Vad är termoelementkontakter, och varför är de viktiga?
Termoelementkontakter används för att ansluta termoelement till mätinstrument eller annan utrustning. De ger en tillförlitlig anslutning för överföring av temperatursignalen från givaren samtidigt som de säkerställer exakta och konsekventa avläsningar. Valet av kontaktmaterial och temperaturklassning är avgörande för att säkerställa att kontakten fungerar väl i olika miljöer, särskilt vid höga temperaturer.
Vilka olika temperaturklassningar finns tillgängliga för era termoelementkontakter?
Vi erbjuder termoelementkontakter i tre temperaturklassningar: 220ºC, 350ºC och 650ºC. Den temperaturklassning du behöver beror på den maximala temperatur som kontakten når. För de flesta tillämpningar är den kontakt som är klassad till 220ºC lämplig, medan keramiska kontakter på 350ºC eller till och med 650ºC är bättre lämpade för mer krävande tillämpningar med högre omgivningstemperaturer.
Erbjuder ni tillbehör för termoelementkontakter?
Ja, vi erbjuder ett brett sortiment av tillbehör för termoelementkontakter, inklusive givar- och kabelstöd samt adaptrar, monteringsfästen och skyddskåpor. Dessa tillbehör är utformade för att förbättra funktionaliteten och tillförlitligheten hos våra termoelementkontakter, vilket säkerställer enkel installation och långvarig prestanda. Om du behöver specifika rekommendationer är du välkommen att kontakta våra ingenjörer för hjälp.
Vad är en panel för termoelementkontakter?
En panel för termoelementkontakter är en centraliserad enhet som är utformad för att rymma flera termoelementkontakter, vilket möjliggör organiserad och effektiv anslutning av flera termoelementgivare till mätutrustning. Den förenklar kabeldragningen och säkerställer säkra, tillförlitliga anslutningar i tillämpningar som kräver flera termoelement. Dessa paneler finns i både aluminium och rostfritt stål och levereras i olika konfigurationer och kapaciteter för att passa olika behov.

1	Termoelementtyp	Temperaturområde (kontinuerligt)	Temperaturområde (kortvarigt)
K	Nickel-krom mot Nickel-aluminium	0°C till +1100°C	-180°C till +1350°C
T	Koppar mot konstantan	-185°C till +300°C	-250°C till +400°C
J	Järn mot konstantan	+20°C till +700°C	-180°C till +750°C
N	Nicrosil mot Nisil	0°C till +1100°C	-270°C till +1300°C
E	Nickel-krom mot konstantan	0°C till +800°C	-40°C till +900°C
R	Platina - 13% rodium mot Platina	0°C till +1600°C	-50°C till +1700°C
S	Platina - 10% rodium mot Platina	0°C till +1550°C	-50°C till +1750°C
B	Platina - 30% rodium mot Platina 6% rodium	+100°C till +1600°C	+100°C till +1820°C
Temperaturområden avser driftområdet för termoelementtypen. Kontaktens temperaturområde kommer att vara enligt angivet. Se produktbeskrivningen för mer information.
