Kraftiga industriella metallmantlade termoelement

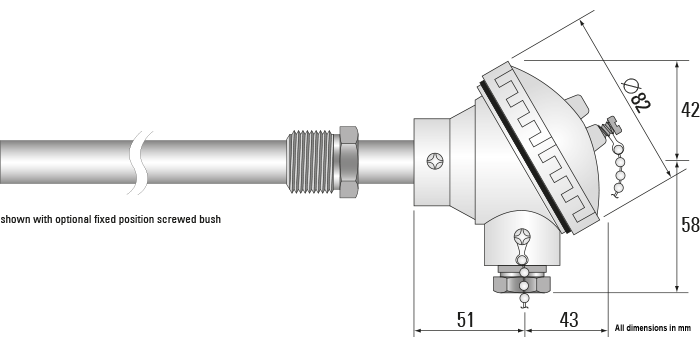

Kraftigt termoelement med standard IP67 pressgjutet legeringshuvud (Typ 13)

Begär en offert Köp online från TC Direct

TC Measurement & Control AB – Ett betrott namn för tillverkare, OEM-företag och forskningslaboratorier i Sverige och världen över i över 50 år.

Relaterade produkter

Huvudmonterad linjäriserad termoelementtransmitter

Keramiskt isolerat termoelement

Typ 13 kraftiga termoelementenheter finns tillgängliga med tjockväggiga skyddsmantlar i Rostfritt stål, Inconel 600*, Incoloy 800*, krom-järn, Nicrotherm etc. samt specialiserade mantelmaterial såsom Hastelloy och Kanthal
Typiska temperaturmätningsapplikationer inkluderar: ugnar (masugnar, uppkolningsugnar etc.), brännugnar, värmeugnar, pannor, rökgaskanaler, cyanid-/galvaniseringsbad och allmänna värmebehandlingsapplikationer
Alternativt har vi ett stort sortiment sensorer tillgängliga att köpa online i olika diametrar och längder

UKAS-kalibrering finns tillgänglig för vårt sortiment av kraftiga industriella termoelementenheter
Lämpliga för krävande temperaturmätning upp till 1250°C
Beroende på valt mantelmaterial är Typ 13-enheter lämpliga för användning i neutrala, reducerande eller oxiderande atmosfärer samt sådana med höga koncentrationer av svavelhaltiga gaser
Tillgängliga fästdon inkluderar justerbara flänsar eller svetsade bussningar

Formulär för offertförfrågan för kraftigt termoelement

1. Termoelementtyp

2. Antal element

3. Primär (metall) manteldiam.

4. Primärt mantelmaterial

5. Total längd under huvudet

mm

6. Sekundärt mantelmaterial

7. Valfri rörmontering

Illustration	Välj
Krävs inte
3/4" BSPP svetsad gängad bussning med fast läge
3/4" BSPT svetsad gängad bussning med fast läge
1" BSPP svetsad gängad bussning med fast läge
1" BSPT svetsad gängad bussning med fast läge
100mm justerbar Gjutjärnsfläns
Svetsad Fläns

7a. Längd under rörmontering till spets (inklusive gänga för BSPP)

mm

8. Nödvändigt antal

Nödvändigt antal

Kontaktuppgifter

Företagsnamn

Ditt namn

Titel/avd.

E-post

Telefon

Ytterligare information

Om din förfrågan gäller mer än en sensortyp, vänligen mejla oss med dina krav eller använd rutan nedan

Skicka förfrågan

Vi använder endast din e-postadress för att kontakta dig. Vi lämnar aldrig ut din e-postadress till tredje parter och vi säljer inte data vidare till något annat företag. Vi föredrar att koncentrera oss på att tillverka temperaturrelaterade kvalitetsprodukter. Vår integritetspolicy kan visas här.

Vanliga frågor

Vad är ett termoelement och hur fungerar det?
Ett termoelement är en typ av temperatursensor som genererar en spänning när två olika metaller sammanfogas i ena änden och utsätts för en temperaturskillnad mellan det "varma" lödstället (där temperaturen mäts) och det "kalla" lödstället (referenspunkten). Denna spänning mäts sedan för att bestämma temperaturen vid det varma lödstället.
Hur väljer jag rätt termoelement för min applikation?
Det idealiska termoelementet beror på faktorer såsom temperaturintervall, noggrannhet, anslutningstyp, monteringskrav och miljöförhållanden. Vi erbjuder ett urval av termoelement med olika mantelmaterial, konstruktioner, anslutningar och temperaturklassningar för att uppfylla dina behov. Om du behöver specifik rådgivning hjälper våra ingenjörer gärna till!
Vilken är den maximala temperaturklassningen för era termoelement?
Våra termoelement är utformade för att hantera ett brett temperaturintervall, där vissa mineralisolerade termoelement kan tåla temperaturer upp till 1400ºC och keramiskt mantlade termoelement går ännu högre till 1600ºC. Varje produktlistning inkluderar den maximala temperaturklassningen, så att du kan välja det bästa termoelementet för din applikation.

1	Termoelementtyp	Temperaturområde (kontinuerligt)	Temperaturområde (kortvarigt)
K	Nickel-krom mot Nickel-aluminium	0°C till +1100°C	-180°C till +1350°C
J	Järn mot konstantan	+20°C till +700°C	-180°C till +750°C
N	Nicrosil mot Nisil	0°C till +1100°C	-270°C till +1300°C
R	Platina - 13% rodium mot Platina	0°C till +1600°C	-50°C till +1700°C
S	Platina - 10% rodium mot Platina	0°C till +1550°C	-50°C till +1750°C
B	Platina - 30% rodium mot Platina 6% rodium	+100°C till +1600°C	+100°C till +1820°C
C	Volfram - 5% rhenium mot Volfram 26% rhenium	+50°C till +1820°C	+20°C till +2300°C
C	Volfram - 3% rhenium mot Volfram 26% rhenium	0°C till +2100°C	0°C till +2600°C
Temperaturområdena avser termoelementtypen. Sensorns temperaturområde kan avvika från ovanstående, se produktbeskrivningen för mer information

3	Mantelmaterial	Max. Temperatur
Standardmantelmaterial
316	Rostfritt stål 316L Mycket god korrosionsbeständighet. Brett användningsområde	800°C
600	Inconel 600 Lämpligt för kraftigt korrosiva atmosfärer. God motståndskraft mot oxidation. Använd inte i svavelhaltiga atmosfärer.	1100°C
800	Incoloy 800 Lämpligt för kraftigt korrosiva atmosfärer. God motståndskraft mot oxidation och karburering. Lämpligt för användning i svavelhaltiga atmosfärer.	1100°C
446	AISI 446 Lämpligt för kraftigt korrosiva atmosfärer. Lämpligt för användning i svavelhaltiga atmosfärer med hög koncentration vid höga temperaturer. Montera vertikalt över 700ºC.	1150ºC
Specialiserade mantelmaterial
114	Nicrotherm D^TM För högtemperaturapplikationer med Typ K och nästan alla applikationer med Typ N. Mycket god hållfasthet vid höga temperaturer. Utmärkt i oxiderande, karburerande, reducerande och vakuumatmosfärer. Använd inte i svavelhaltiga atmosfärer.	1250°C
KAN	Kanthal AF / Kanthal APM Överlägsen motståndskraft mot karburering, termisk chock, nedhängning och deformation. Utmärkta mekaniska egenskaper. Kanthal AP för diam. upp till 22mm. Kanthal APM för diam. däröver.	1250°C
160	Haynes HR160 Enastående motståndskraft mot högtemperaturkorrosion. Utmärkt motståndskraft mot angrepp av svavel och klorid. Motståndskraftig mot oxidation, hetkorrosion, karburering, metalldamning, nitrering och korrosionsangrepp.	1200°C
601	Inconel 601 En nickel-kromlegering med tillsatt aluminium för enastående motståndskraft mot oxidation. Mycket motståndskraftig mot karburering.	1175°C
276	Hastelloy C276 Utmärkt korrosionsbeständighet mot både oxiderande och reducerande medier. Utmärkt motståndskraft mot svavelföreningar och kloridjoner.	1100°C
253	MA253 Ett austenitiskt krom-nickelstål legerat med kväve och sällsynta jordartsmetaller. Hög kryphållfasthet, mycket god motståndskraft mot isoterm och cyklisk oxidation.	1150°C

6	Sekundärmantel Material	Max. Temperatur
IAP	Ogenomträngligt aluminiumoxidporslin Lämpligt för termoelement av oädel metall. Låg temperaturkoefficient. Lämpligt för ugnsapplikationer. Kräver stöd vid höga temperaturer om den är horisontell.	1400°C
IM	Ogenomtränglig mullit För användning med termoelement av ädelmetall Stor mekanisk hållfasthet. Relativt inert mot svavelhaltiga och kolhaltiga atmosfärer. Används ofta som sekundär mantel med primär mantel av kiselkarbid.	1600ºC
IRA	Ogenomtränglig rekristalliserad aluminiumoxid För användning med termoelement av ädelmetall. Relativt god motståndskraft mot termisk chock. Hög kemisk inerthet. Idealisk för reducerande kolhaltiga atmosfärer. Hög motståndskraft mot alkaliska och andra flussmedel.	1800°C
När extra skydd av ledarna krävs, kan en sekundär keramisk mantel med sluten ände inuti den primära metallskyddsmanteln specificeras. Denna sammansatta skyddsmantel kommer att omsluta isolatorerna med två eller fyra hål och deras tillhörande termoelement.
